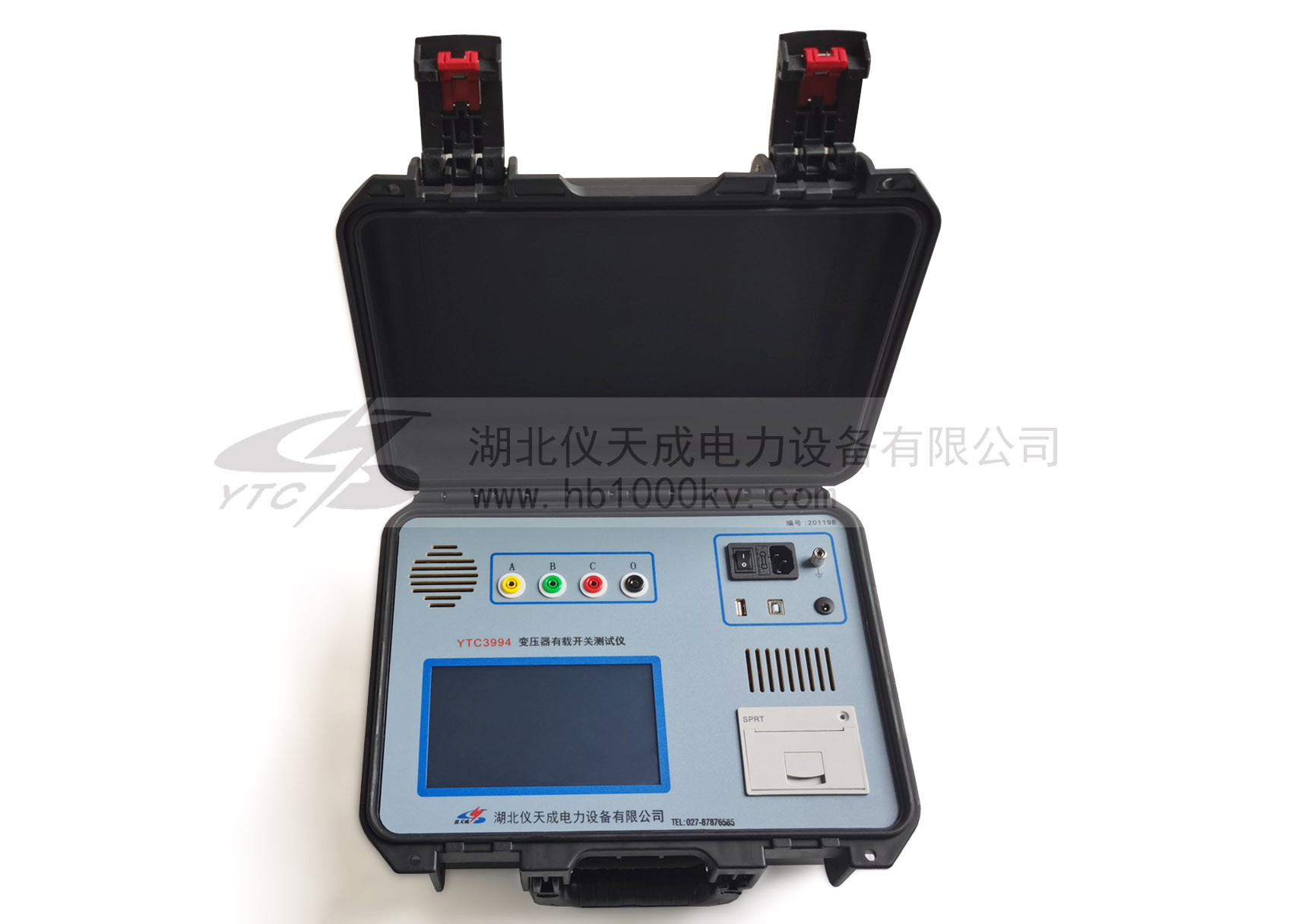

變壓器有載分接開關測試儀是唯一與變壓器回路相連的活動部件，因此對有載分接開關的檢測越來越受到人們的重視。儀器高度智能，所有中文菜單提示和簡單的操作。儀器體積小、重量輕、抗干擾能力強，大大降低了現場人員的勞動強度，是供電機組、變壓器制造行業確保安全生產、提高產品質量的理想儀器。

        拆去被測變壓器的三側引線，分別接地非測試端子（通常是中壓端和低壓端）。將測試鉗黃、綠、紅、黑分別夾在被測變壓器調壓側（通常是高壓側）套管的 a、 b、 c 三相和中性點上，然后將測試線另一端的黃、綠、紅、黑線連接到儀器的 a、 b、 c 和 n 端子上。這三條曲線根據測試數據的不同而不同。由于儀器有一個充電過程的線圈和開關，曲線將從小到大。三相曲線穩定后，按“啟動試驗” ，這可以手動操作或電動操作（請?jiān)跍y量開始后兩分鐘內切換開關，以保護設備，每次測量輸出電流持續時間為2分鐘，超過2分鐘，自動停止輸出，并切換回參數設置界面） ，動作完成后，液晶顯示器自動顯示動作波形，按屏幕底部的按鈕，可以調整曲線，放大倍率向左向右移動，容易看到波形。
        變壓器有載開關測試儀的工作原理還是比較復雜的，大家在使用的時候，只用掌握基本的使用方法即可，在工作中，需要認真使用。

湖北儀天成電力設備有限公司
2020年12月12日
