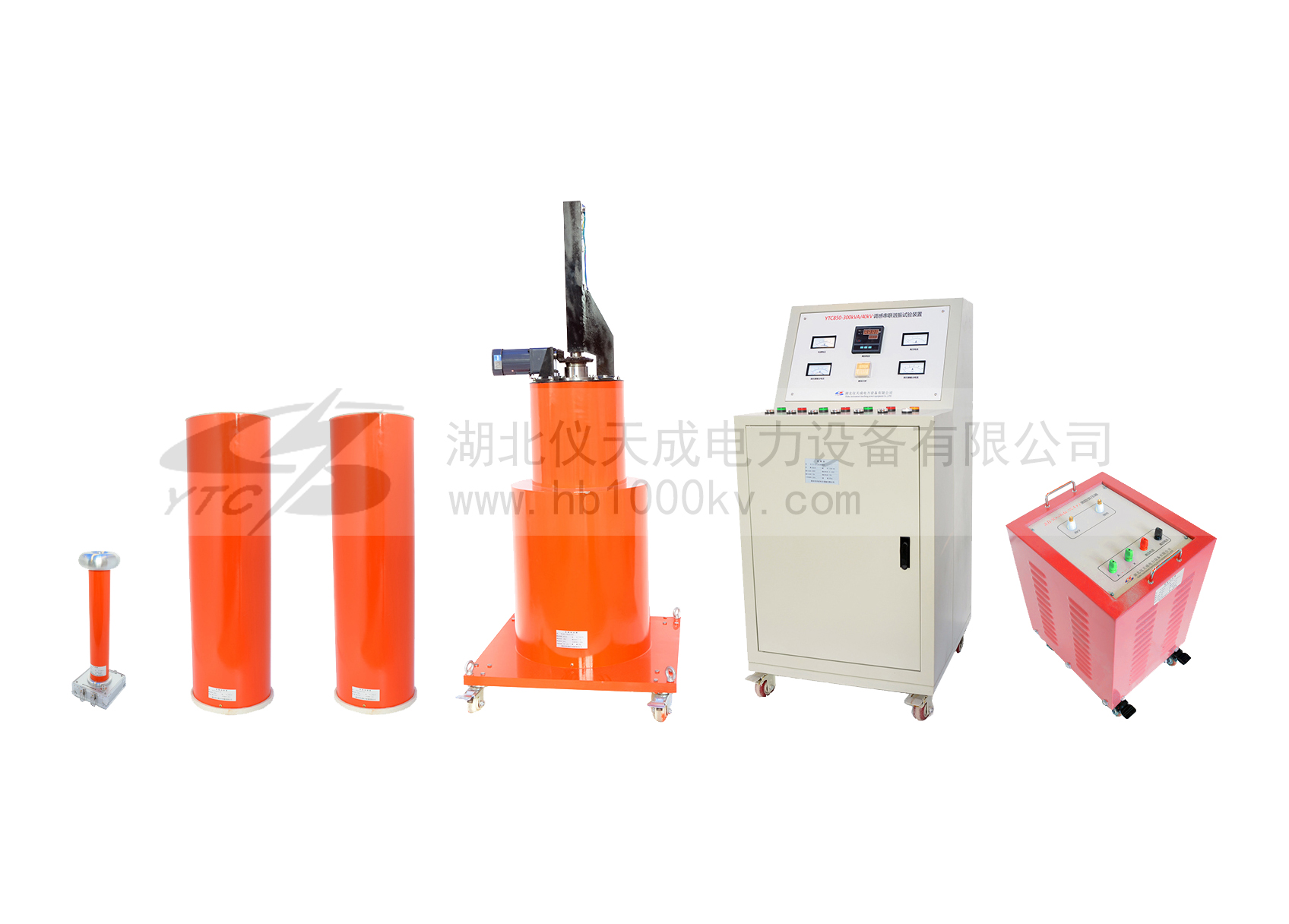

YTC850系列發電機工頻串聯諧振耐壓試驗裝置

       YTC850系列發電機工頻耐壓試驗裝置采用多節電抗器并聯的工作方式，調整可調電抗器的電感量，通過并聯不同節數的固定電抗器的方式達到諧振狀態。
       根據試驗容量的大小，合理配置不同容量的固定電抗器和可調電抗器，從而減小電源容量和試驗設備體積重量。
       - 重量輕，方便現場搬運
       - 數據輸出穩定且波形好
       - 無諧振盲區等
提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481
產品圖集 操作手冊 產品視頻
產品簡介 PRODUCT INTRODUCTION

產品簡介：

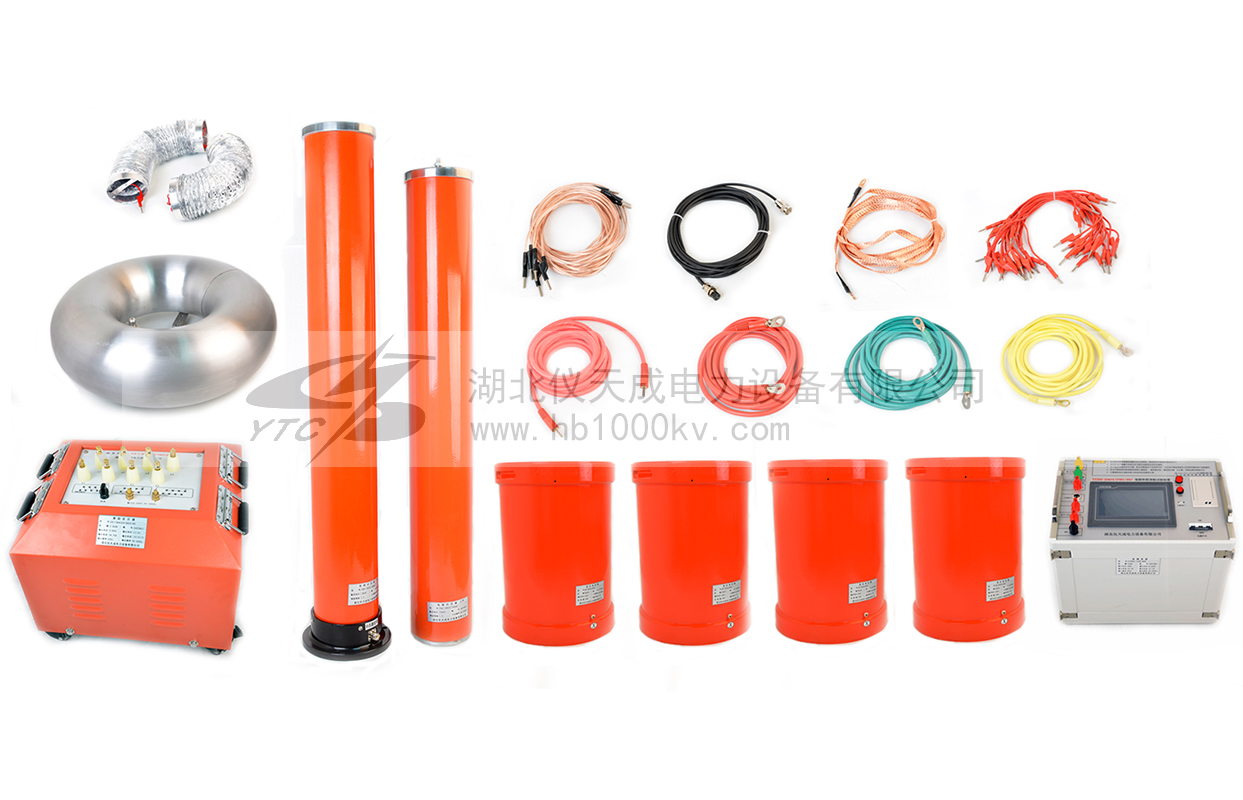

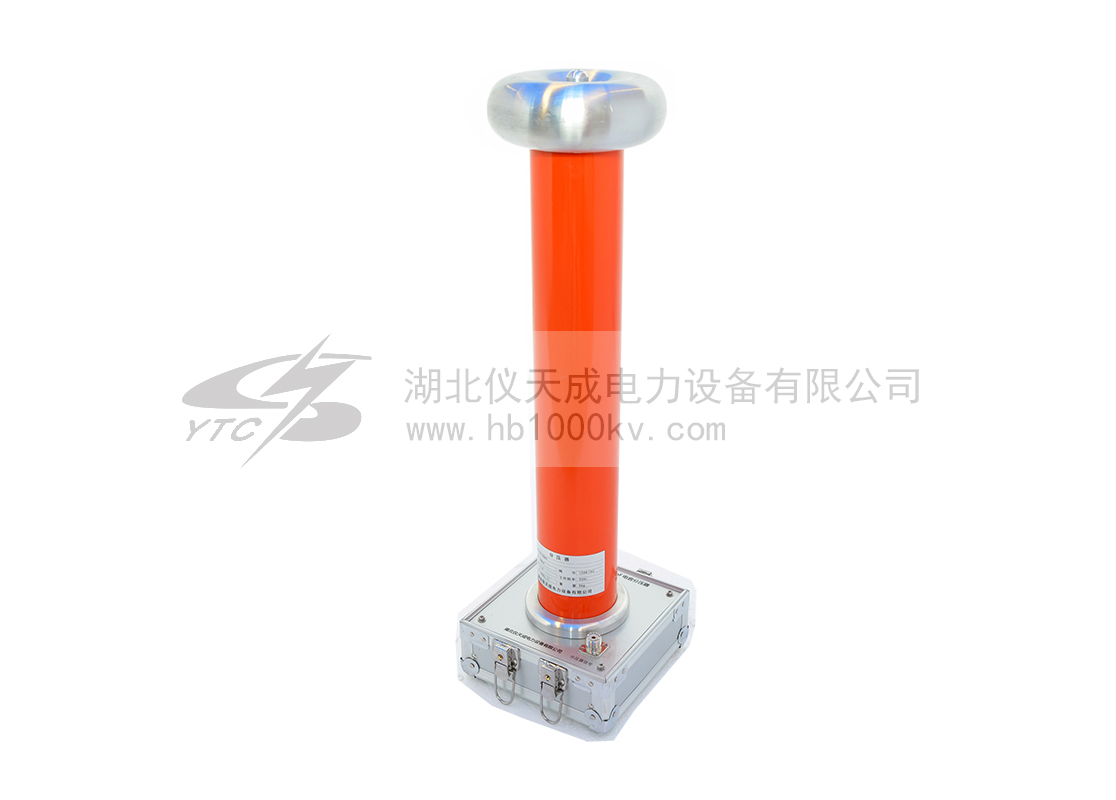

        變頻串聯諧振由變頻電源、激勵變壓器（也可稱為勵磁變壓器）、電抗器和電容分壓器組成。被試品的電容與電抗器構成串聯諧振連接方式；分壓器并聯在被試品上，用于測量被試品上的諧振電壓，并作過壓保護信號；調頻功率輸出經激勵變壓器耦合給串聯諧振回路，提供串聯諧振的激勵功率。 利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。

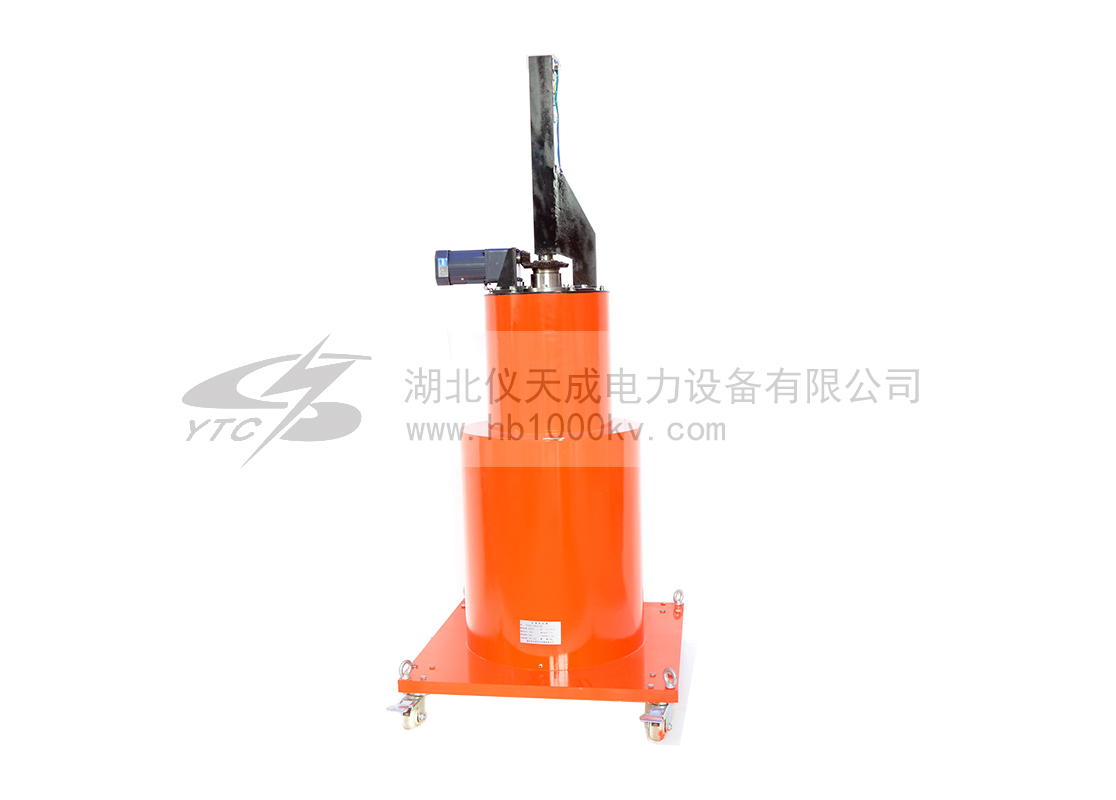

       YTC850系列發電機工頻耐壓試驗裝置采用多節電抗器并聯的工作方式，調整可調電抗器的電感量，通過并聯不同節數的固定電抗器的方式達到諧振狀態。根據試驗容量的大小，合理配置不同容量的固定電抗器和可調電抗器，從而減小電源容量和試驗設備體積重量，被廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。

產品別稱：工頻諧振、調感式串聯諧振、串聯諧振、調感諧振、發電機耐壓試驗裝置

產品特征：
1、做同電壓等級、同容量的發電機交流耐壓試驗其設備整體重量大大減輕，單件設備重量是傳統設備的1/5，徹底解決現場搬運困難問題；
2、整套裝置原理先進，采用先進的澆注工藝，整套系統均為干式結構，使用精加工的傳動機構，大大降低了設備運行的噪音；

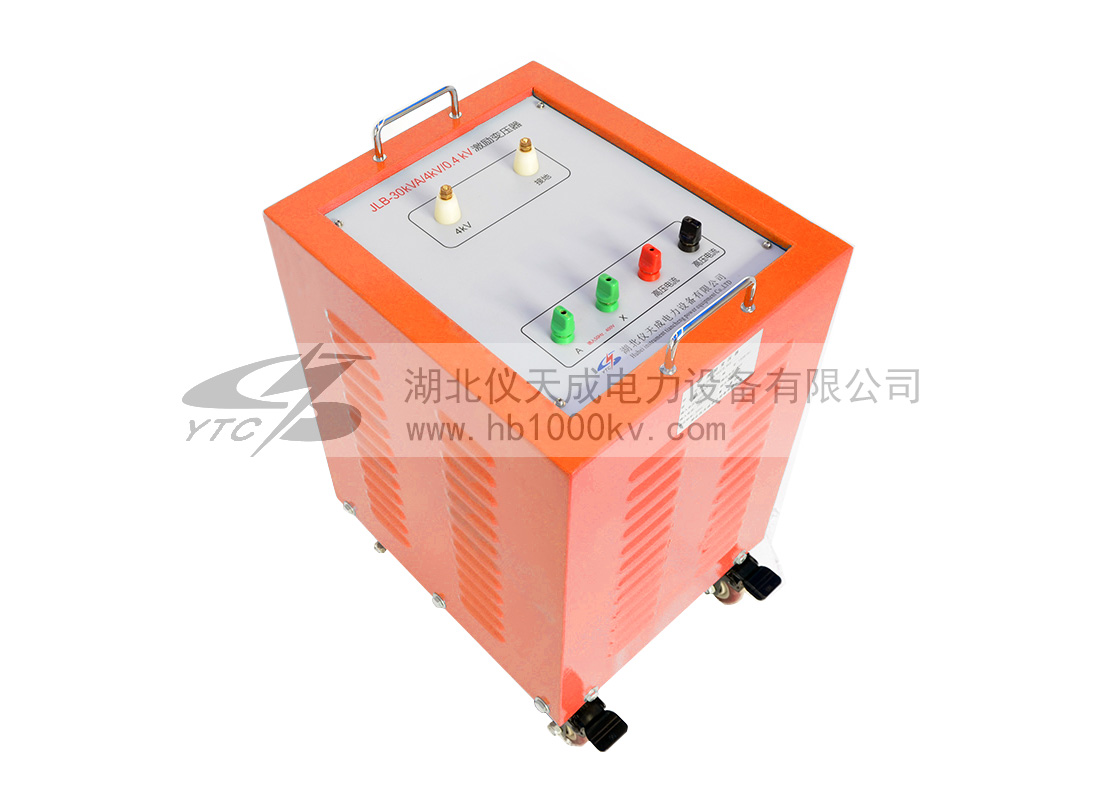

3、勵磁變壓器為高低壓雙輸出，配置整流硅堆后，還可以對發電機進行直流耐壓試驗；
4、配置干式柱式調壓器，輸出波形好，且穩定性良好；
5、固定電抗器和可調電抗器的電感量配置合理，對不同電容量的被試品均有良好的諧振點，沒有諧振盲區；

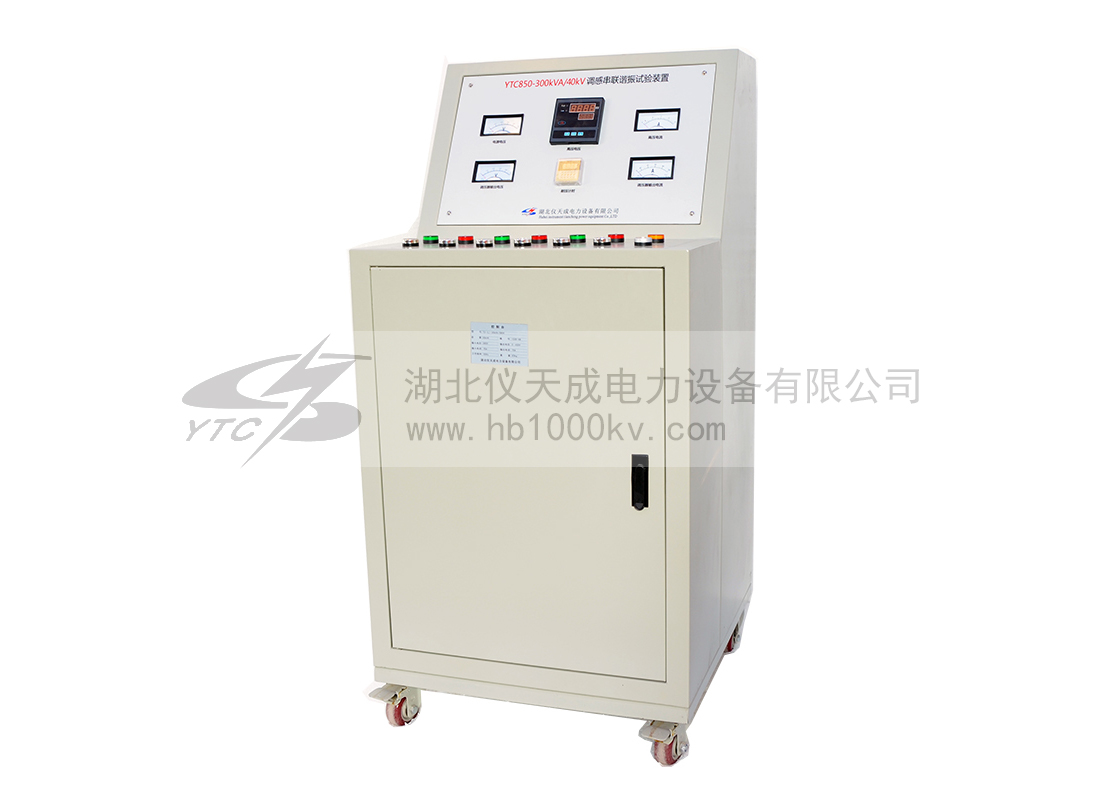

6、操作系統不僅能完成電壓、電感的調節，還可以實時監控回路的功率因數、高壓側電流、高壓試驗電壓、低壓輸出電壓、氣隙的升降值，具有過流、過壓保護。
產品特征 PRODUCT FEATURES
技術參數 TECHNICAL PARAMETERS

基本技術參數：
項目 技術參數
額定輸出電壓 交流 0~60KV（有效值）及以下
直流 0~60KV及以下
輸出頻率 50HZ
諧振電壓波形 純正弦波，波形畸變率≤1%
最大試驗容量 3000KVA及其以下
工作制 滿功率輸出下，一次連續工作時間15min
品質因數  10~40
工作電源 380V±15%/50HZ


YTC850系列產品配置及適用范圍：

產品型號名稱 適用試品對象 電抗器配備數 重量
YTC850-L-540/60 發電機0.1-0.7 60KV/3A固定電抗器一臺 165KG
60KV/3A可調電抗器一臺 238KG
YTC850-L-1080/60 發電機0.3-1.5 60KV/3A固定電抗器二臺 165KG
60KV/3A可調電抗器二臺 238KG
YTC850-L-2160/60 發電機0.5-2.5 60KV/9A固定電抗器二臺 560KG
60KV/9A可調電抗器二臺 760KG

附：電力系統常用發電機的電容量參考表
類別 發電機
型號 生產廠家 額定容量MW 額定電壓KV 額定電容µF











火
力
發
電
機
 T2-12-2   12 6.3 0.1
TQ-25-2   25 6.3 1.19
TBC-30   30 6.3 0.2
TB2-30-2   30 6.3 0.2
TQN-50-2   50 10.5 0.209
TB-50-2   50 10.5 0.26
TB-60-2   60 10.5 0.25
TQN-100-2   100 13.8 0.234
WP23S-083AF3   300 15 0.29
TB-320-2   320 20 0.3
T264/640   600 20 0.368
QF-30-2   30 6.3 0.1
QF-60-2   60 6.3 0.234
QF-60-2   60 10.5 0.33
QFS-125-2 上海電機廠 125 13.8 0.08-0.12
QFSN-200-2 哈爾濱電機廠 200 15.75 0.19-0.21
QFQS-200-2 東方電機廠 200 15.75 0.1928-0.21
QFS-300-2 上海電機廠 2300 15 0.16-0.20
QFSN-300-2 上海電機廠 300 18 0.18-0.20
QFSN-600-2   600 20 0.234
ATB-2 美國GE公司 352 23 0.268
TBB-200-2 前蘇聯 200 15.75 0.107
TBB-500-2   500 20 0.25
TBB-320-2 前蘇聯 320 20 0.31
TBB-800-2   800 24 0.25
2*105*234 美國西屋公司 600 20.0 0.2
50WT23E-138 ABB 600 22.0 0.253
同步調相機 TT-15-8   15 6.6 0.108
TT-30-6   30 10.5 0.2

應用領域 APPLICATION FIELD
附件配件 ACCESSORIES ACCESSORIES
權威鑒定 AUTHORITY TO IDENTIFY

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證。
