斷路器直流電磁、彈簧機構、液壓機構的操動試驗是電氣設備測試中必不可少的環節之一。其中，直流電磁是通過電流激勵產生磁力，實現斷路器的閉合和分合操作。而彈簧機構則通過彈性元件的助力，使斷路器在特定條件下迅速閉合或斷開電路。液壓機構則利用液壓油的壓力和流動性質，控制斷路器的動作過程。我們在對這3類結構的斷路器在操動試驗時需要按什么規則進行呢？請大家往下一看。

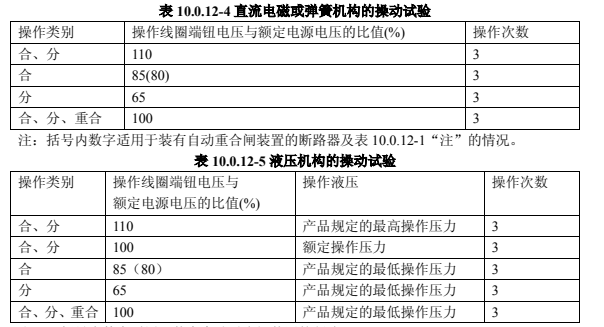

直流電磁或彈簧機構的操動試驗，應按表 10.0.12-4 的規定進行；液壓機構的操動試驗，應按表 10.0.12-5 的規定進行。
注：
1 括號內數字適用于裝有自動重合閘裝置的斷路器。
2 模擬操動試驗應在液壓的自動控制回路能準確、可靠動作狀態下進行。
3 操動時，液壓的壓降允許值應符合產品技術條件的規定。
這些試驗不僅能夠試驗高壓開關裝置的正常操作功能，還能夠檢測其負荷能力和安全可靠性，保障電力系統的穩定運行。通過對高壓開關直流電磁、彈簧機構、液壓機構的操動試驗的深入研究，可以為電氣設備的設計和維護提供重要參考依據。
